一、施工前准备

选址与测量：确定接地点时需远离人员密集区域（避免意外伤害）、强腐蚀性物质（避免模块腐蚀），并根据土壤电阻率、地下水位等参数测量定位，确保模块布局合理。

材料与工具准备：备齐 石墨接地模块（优先选择鳞片石墨+吸湿保湿材料+固化材料成型的产品）、热镀锌扁钢/圆钢（连接材料，抗腐蚀性强）、沥青/防腐漆（防腐处理）、细粒土（回填填料）、挖掘工具（如铁锹、镐）等。

二、模块埋设要求

埋设深度与间距：

埋设深度：一般不小于0.6m（高寒地区需埋置在冻土层以下）；常规场景推荐0.8-1.0m（土壤电阻率高或地下水位低时适当加深）。

模块间距：水平或垂直埋设时，间距不宜小于模块长度的3-5倍（通常4-5米）；条件受限的时侯可适当减小，但需降低模块利用系数的取值。

埋设方式：

水平埋设：将模块平放于坑底，适用于场地开阔的区域；

垂直埋设：将模块垂直打入坑底（需用专门工具），适用于空间有限的场景（如山区、丘陵）。

三、连接与固定

芯极连接：

模块间连接：用40×4mm及以上规格的热镀锌扁钢通过搭接焊连接，搭接长度不小于扁钢宽度的2倍（如40×4mm扁钢搭接长度不小于80mm），且需多边焊接（确保接触面积足够）。

极芯与接地干线连接：模块的金属芯极需与接地干线（如水平扁钢）焊接，焊接长度不小于100mm（加大连接强度），禁止使用铝材质导线（易氧化腐蚀）。

四、回填与夯实

回填材料：必须使用细粒土（如黏土、粉质土）回填，严禁掺入碎砖、石块、建筑垃圾等非导电物体。

回填步骤：

分层回填：每次回填30cm厚的细粒土，用木夯或机械夯实（避免砸伤模块），确保模块与土壤紧密接触；

洒水湿润：每层回填后适量洒水（保持土壤湿润），促进模块吸湿；

五、注意事项

施工安稳：操作前需确认电力系统已停电（避免触电），操作人员必须穿戴绝缘防护用品（如绝缘手套、绝缘鞋）；模块搬运时轻拿轻放（避免碰撞损坏）。

降阻效果确保：模块埋设后需等待24-72小时（让模块充分吸湿），再进行接地电阻测量；若电阻未达标，可增加模块数量或加深埋设深度。

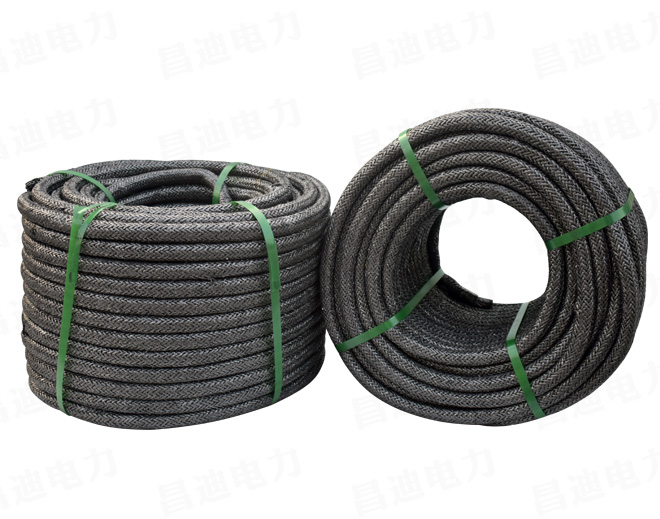

石墨基柔性接地体
