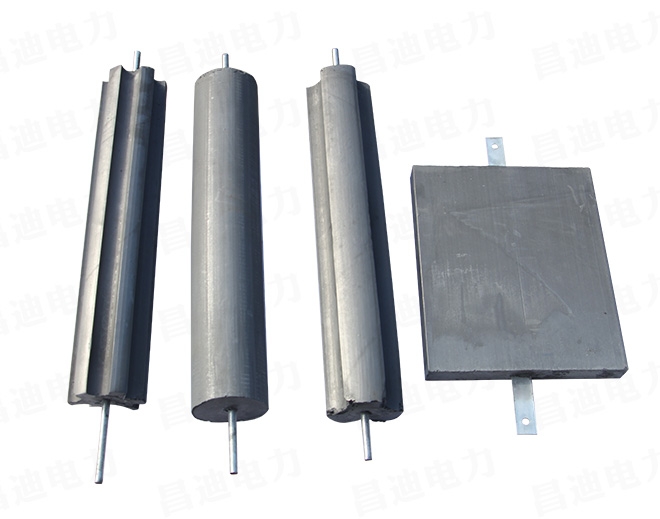

石墨接地模块效果如何 防雷性能达标吗

石墨接地模块在防雷接地工程中应用广泛，其效果和防雷性能是否达标主要取决于产品的质量、地质条件、施工规范以及设计匹配度。下面从防雷性能、优缺点、适用场景和注意事项几个方面做客观分析，帮助你判断它是否适合你的项目。

一、防雷性能是否达标

结论：符合要求的产品和施工是能达标或者优于传统金属接地的。

电阻性能稳定

石墨模块自身电阻率很低（一般在 10⁻³～10⁻⁵ Ω·m 量级），配合良好的施工，接地电阻通常能做到 1～4 Ω，满足绝大多数防雷标准（如 GB 50057、DL/T 621 等）。

在土壤电阻率较高的地区（如山区、沙石地），效果往往优于普通扁钢或角钢。

抗腐蚀性较强

石墨化学性质稳定，几乎不与土壤中的酸碱盐反应，寿命可达30年以上，而普通镀锌钢只5～10年。

抗腐蚀意味着长期接地电阻稳定，不会因锈蚀导致性能下降，这对防雷系统长期可靠性非常关键。

泄流能力（雷电流耐受）

石墨模块在大雷电流（如40kA、100kA） 下的泄流能力已通过大量试验验证，只要模块与引下线连接可靠，能满足防雷泄流要求。

注意：石墨是脆性材料，不能替代引下线，引下线仍需用铜或镀锌钢。

符合标准情况

国内主流产品均依据 GB/T 21698《复合接地体技术条件》 等标准生产，正规厂家的产品检测报告完整，防雷检测通常能通过。

二、石墨接地模块的主要优点

降阻效果好：与土壤接触面积大，能有效降低接触电阻。

寿命长：耐酸碱、不生锈，适合沿海、化工、高土壤电阻率地区。

施工灵活：可垂直或水平埋设，适合复杂地形。

维护成本低：基本不需要后期防腐维护。

三、主要缺点与局限

初期成本较高

单价高于传统钢材，但全生命周期成本更低（因寿命长、几乎免维护）。

连接要求高

模块与接地引下线的连接须可靠，否则影响性能。

四、什么情况下推荐用石墨接地模块

强烈推荐使用：

土壤电阻率高（>500 Ω·m）的山区、岩石地带

沿海地区、盐碱地、化工园区（腐蚀性强）

对接地网寿命要求高（如变电站、通信基站、风电/光伏场）

传统接地材料频繁被腐蚀、需要重复改造的项目

不太适合：

预算较低、对长期成本不敏感的小型临时工程

土壤条件较好（电阻率<50 Ω·m）且腐蚀性较弱的地区（用钢材更经济）

五、确保防雷达标的建议

选正规厂家：查看 型式试验报告、接地模块检测报告，确认符合 GB/T 21698。

规范施工：

埋深 ≥0.8m（冻土层以下）

模块间距 ≥2 倍模块长度

连接点做防腐处理

完工检测：用接地电阻测试仪实测，并保留防雷检测报告。

六、总结

石墨接地模块防雷性能可靠，只要产品的质量合格、设计合理、施工规范，就可以满足并长期保持防雷标准要求。 它特别适合高电阻率、强腐蚀环境，是一种稳定、免维护的接地解决方案。
