石墨接地线在铁路系统中的应用效果

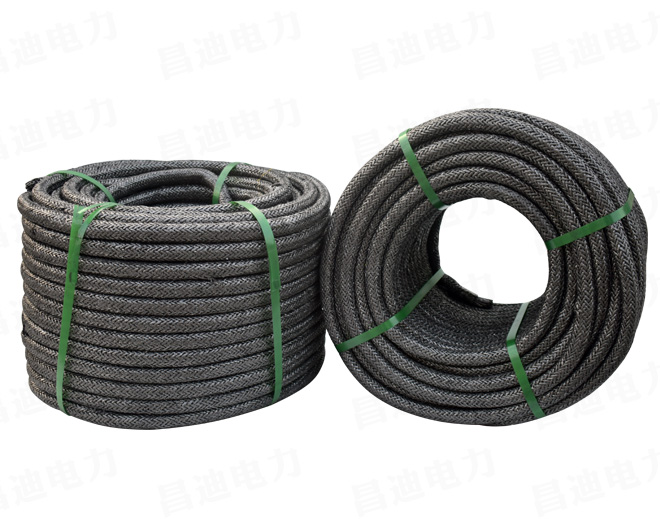

石墨接地线（通常指柔性石墨接地体/石墨基复合材料接地线）在铁路系统中主要用于防雷接地、电气安稳接地、信号系统接地及桥梁/隧道等混凝土结构区的等电位连接。其应用效果可以从导电性能、抗腐蚀、施工适配、长期平稳性等维度来评价。

一、铁路系统中的主要应用场景

牵引供电系统接地：如接触网支柱、AT所/分区所、变电所接地网

信号与通信接地：信号楼、中继站、基站、电缆屏蔽接地

桥梁/高架/隧道接地：混凝土中预埋或沿桥墩、电缆槽敷设

铁路沿线设备防雷：信号机、道岔融雪设备、视频监控杆等

既有线改造：替代腐蚀严重的金属接地网

二、应用效果与优势

1. 抗腐蚀性能突出（显著优势）

铁路沿线常涉及：

潮湿土壤、酸性/碱性环境

桥梁除冰盐、隧道渗水

电气化铁路泄漏电流环境

传统镀锌钢/铜包钢易腐蚀，而石墨材料化学平稳性强，耐酸碱、耐盐雾、不生锈，在恶劣环境中寿命通常可达30年以上，明显优于普通金属接地体。

2. 导电性能满足铁路要求

石墨接地线电阻率低，配合加大截面或并联敷设，可满足：

工频接地电阻要求

雷电流/短路电流散流要求

铁路中更多关注“长期电阻平稳”，石墨材料不会因腐蚀导致截面减小、电阻飙升。

3. 柔性好，适应铁路复杂结构

柔性石墨接地体可：沿桥墩弯曲敷设

在电缆槽内蛇形布置

穿越隧道衬砌、路基边坡

相比刚性铜排/角钢，更便于在狭窄空间施工。

4. 非磁性、抗干扰

石墨为非铁磁材料，在信号系统接地中：

不产生涡流

对信号电缆干扰小

适合铁路信号、通信等弱电系统接地。

5. 免维护或低维护

铁路线路长、巡检成本高，石墨接地系统腐蚀慢、性能衰减低，可减少后期开挖更换和故障排查。

三、实际使用中需注意的问题（效果限制）

1、连接可信性

石墨与金属端子的连接若处理不好，接触电阻可能偏大。需采用特有夹具、放热焊接或复合材料过渡端子。

2、机械强度有限

柔性石墨抗拉、抗剪切不如金属，在易开挖、易破坏地段需加保护管或埋深达标。

3、初期成本较高

材料单价常高于镀锌钢，但在全寿命周期成本上往往更优。

4、标准与验收

铁路行业对接地有严苛规范，选用时应符合相应技术条件，并通过接地电阻、冲击散流等测试。

5、盗窃风险低

石墨无回收价值，反而适合铁路沿线防盗替代铜材。

四、综合应用效果评价

在铁路系统中，石墨接地线的核心效果体现在“长期平稳、抗腐蚀、免维护、适配复杂结构”。尤其在：

沿海/盐碱铁路

高湿度隧道

桥梁密集区段

既有线腐蚀严重区段改造

其应用效果优于传统金属接地体。若设计合理、连接可信，通常可实现：

接地电阻长期达标

设备故障率下降

全生命周期成本降低
