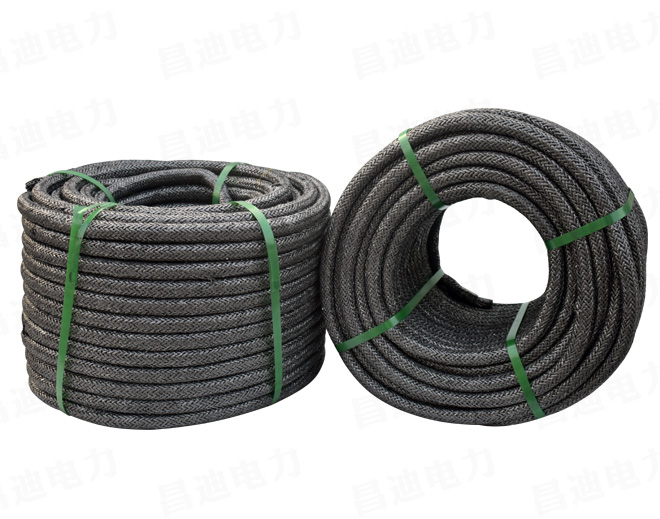

石墨接地线如何检测其接地效果

检测石墨接地线的接地效果，核心是评估其接地电阻值是否符合设计要求及相关标准，因为接地电阻直接反映接地装置的泄流能力和电气安稳性。以下是具体的检测方法、步骤及注意事项：

一、检测核心指标：接地电阻

石墨接地线的接地电阻是指接地体（石墨材料）与大地之间的等效电阻，需满足以下常见标准：

电力系统：根据《交流电气装置的接地设计规范》（GB/T 50065），不同场景要求不同（如10kV以下配电装置接地电阻≤4Ω，避雷针接地电阻≤10Ω）；

通信设备：通常要求≤5Ω（或按设备厂家规定）；

建筑防雷：一类防雷建筑≤10Ω，二类≤4Ω（参考GB 50057《建筑物防雷设计规范》）。

二、检测仪器：接地电阻测试仪

常用仪器为数字式接地电阻测试仪（如ETCR系列、Fluke 1625等），优先选择支持“三极法”或“四极法”的型号（避免干扰，精度更高）。

注意：石墨接地体为非金属材料，需确保测试仪能适配非金属接地体的测量逻辑（本质仍是通过电流-电压法测大地电阻）。

三、检测步骤（三极法，常用）

1. 准备工作

断开石墨接地线与设备的连接（避免设备内部电路干扰测量结果）；

检查石墨接地体外观：确认无断裂、腐蚀；

选择干燥天气检测：雨后土壤湿度大，接地电阻会偏低，应在雨后24小时后再测（确保数据真实）。

2. 布置测试电极

三极法需布置3个电极：

E极：接被测石墨接地线（接地体引出端）；

P极（电位极）：插入土壤中，距E极约20m（或按仪器说明书，通常为接地体长度的4-5倍）；

C极（电流极）：插入土壤中，距E极约40m（或接地体长度的8-10倍），且P极位于E极和C极的连线上。

注：电极需垂直插入土壤至少20cm，避免接触不良；若土壤干燥，可在电极周围洒少量水（模拟自然湿度）。

3. 连接仪器与测量

按仪器说明书连接E、P、C线（避免线间缠绕）；

开机选择“接地电阻测量”模式，启动测试（仪器会自动注入测试电流，计算电阻值）；

读取数值：若读数不平稳，可多次测量取平均值（建议测3次，偏差≤10%视为有效）。

4. 辅佐助检测：连接可信性

检查石墨接地线与设备、接地体的连接点：用万用表测连接点电阻（应≤0.01Ω，确保无虚接）；

若石墨接地体为多段拼接（如模块式），可分段检测连接点电阻，避免拼接处松动导致整体电阻升高。

四、特殊情况：非金属石墨接地体的注意事项

石墨接地体为非金属，无金属导电性，其“接地效果”本质依赖与土壤的接触面积和土壤电阻率。若接地电阻过标，可能原因：

土壤电阻率过高（如沙土、岩石层）：需增加石墨接地体数量、加深埋设（如埋入湿润土层）或添加降阻剂（；

接地体埋设深度不足：石墨接地体需埋入冻土层以下（北方≥0.8m，南方≥0.5m），确保与土壤充分接触；

接地体周围土壤松散：需夯实接地体周围土壤，减少接触电阻。

五、检测周期

新建接地装置：施工完成后须检测，合格后方可投入使用；

运行中接地装置：每年至少检测1次（雷雨季节前必测），重要场所（如变电站、通信基站）每半年检测1次。

六、判定标准

接地电阻值≤设计要求值（如防雷接地≤10Ω、保护接地≤4Ω）；

连接点电阻≤0.01Ω；

无外观破损、连接松动。
