石墨接地模块在输电线路中的应用

2021-09-28 11:30:02

输电线路的雷击跳闸次数,一般占线路总跳闸次数的50%以上,降低输电线路雷击跳率的主要措施之一,是降低线路杆塔的冲击接地电阻。在高土壤电阻率地区,采用传统的方法难以使杆塔的冲击接地电阻,满足要求以石为主要原料而制成的接地模块,可有效地降低杆塔接地装置的工频接地电阻。


尤其可大幅降低杆塔的冲击接地电阻,从而降低输电线路的雷击跳闸率。石墨接地模块的主要原材料是石墨粉,在石墨粉中添加少量的金属氧化物和适量的粘合剂,加水搅拌均匀后注入模具干燥成形而成。为了使降阻模块具有一定的机械强度,在模块中间夹有金属网。

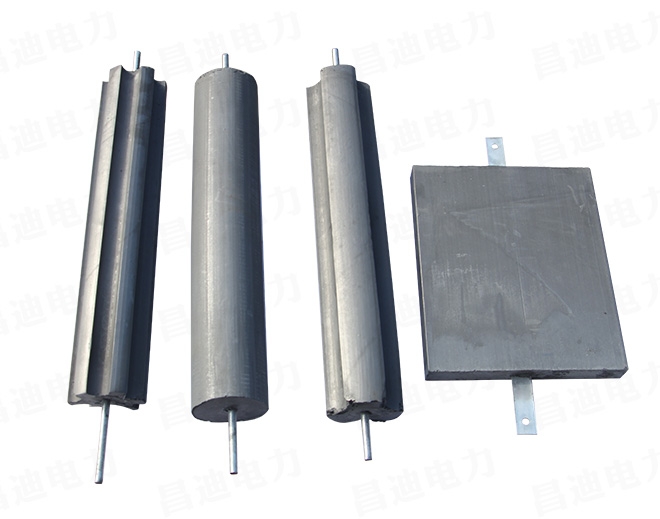

石墨接地模块


为了使模块之间能够相互焊接,在模块中预埋了一根扁铁或二根园钢,石墨是一种非金属材料,它具有比较强的保湿性和吸湿性,其本身的稳定性、抗腐蚀性、导电性、抗老化性能良好。由于石墨对环境敏感度非常低,几乎不受外界因素的影响,所以防雷接地模块的接地电阻值能够在相当长的时间内保持不变,这是传统接地材料无法比拟的。


输电线路杆塔接地装置的主要作用是泄放电流。当雷击塔顶时,雷电流将经过杆塔的接地装置流入大地,雷电流在接地装置接地电阻上的压降,将会使塔顶的电位升高。当这一电位升高达到一定值时,会使线路的绝缘子串击穿,而可能引起线路跳闸,因此降低输电线路雷击跳闸率的主要措施之一是,降低杆塔的冲击接地电阻。
